Planos arquitectónicos

Jun 17, 2018
1 min read

El dibujo arquitectónico es la representación gráfica a través de la cual una persona expresa sus ideas utilizando planos, dibujos, escalas... Lo que se plasma son espacios-forma, y para eso hay tres conceptos básicos: planta arquitectónica, cortes arquitectónicos y alzados.

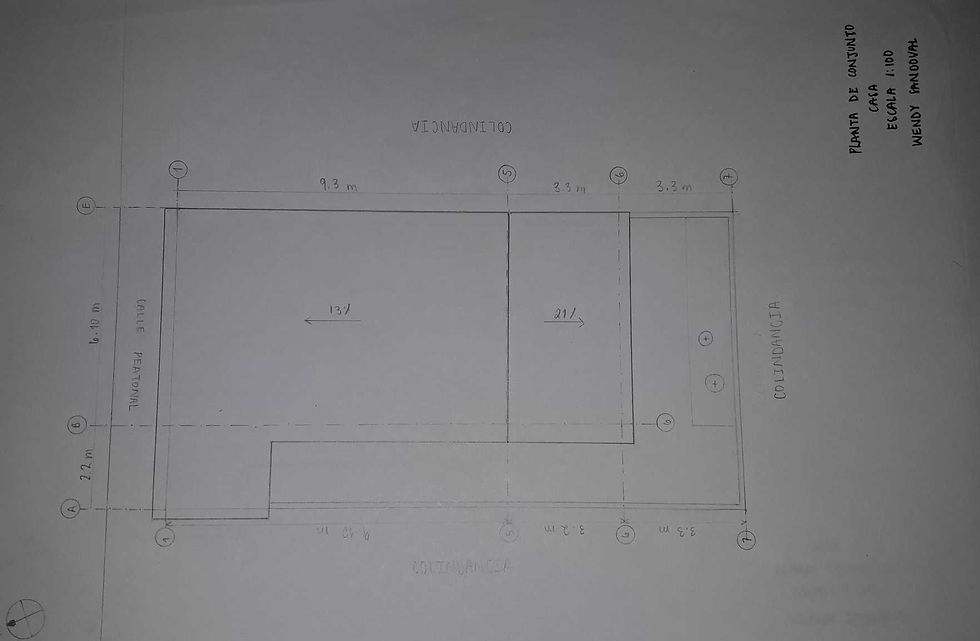

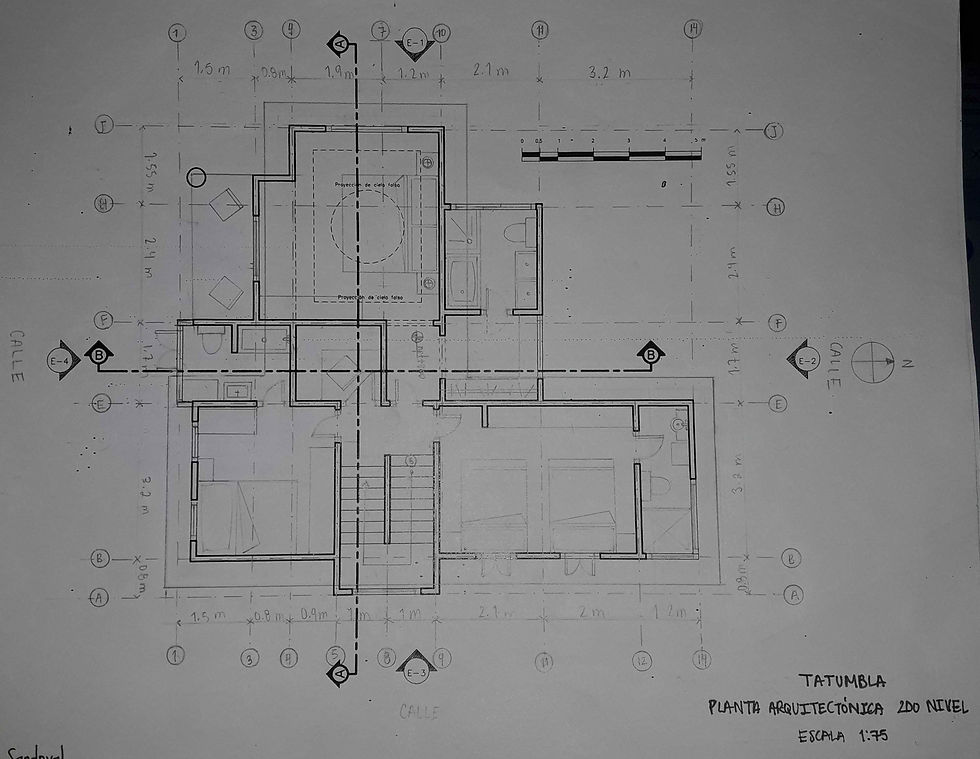

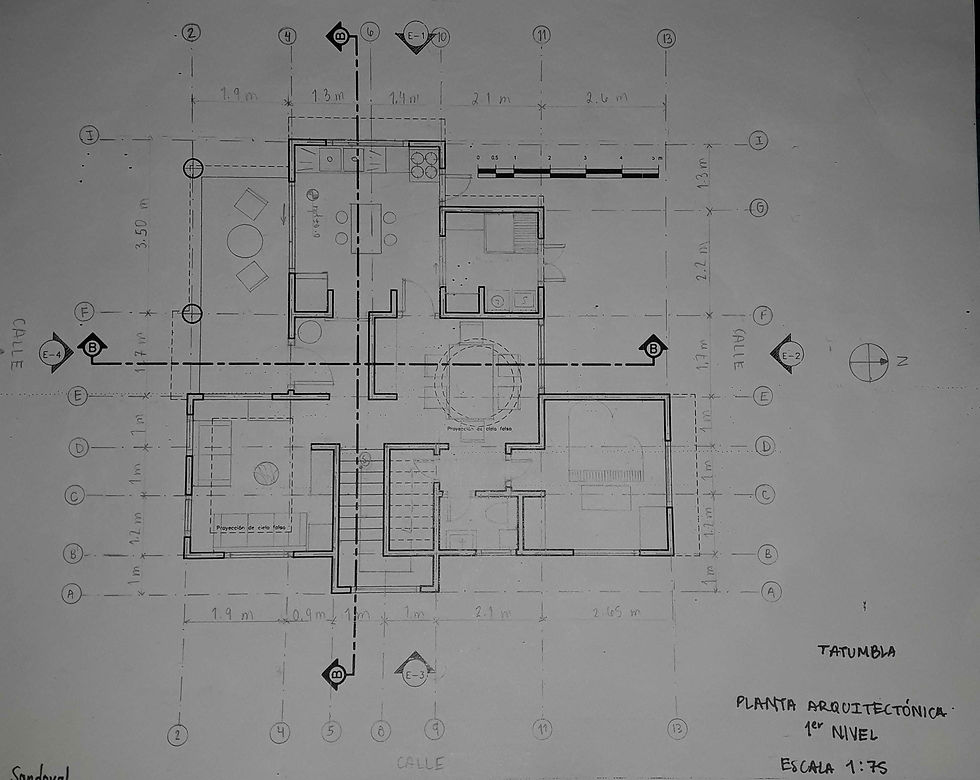

La vista en planta es la sección de dibujo vista desde una parte superior, se representan ventanas, puertas, mobiliario, cotas, niveles de piso, etc.

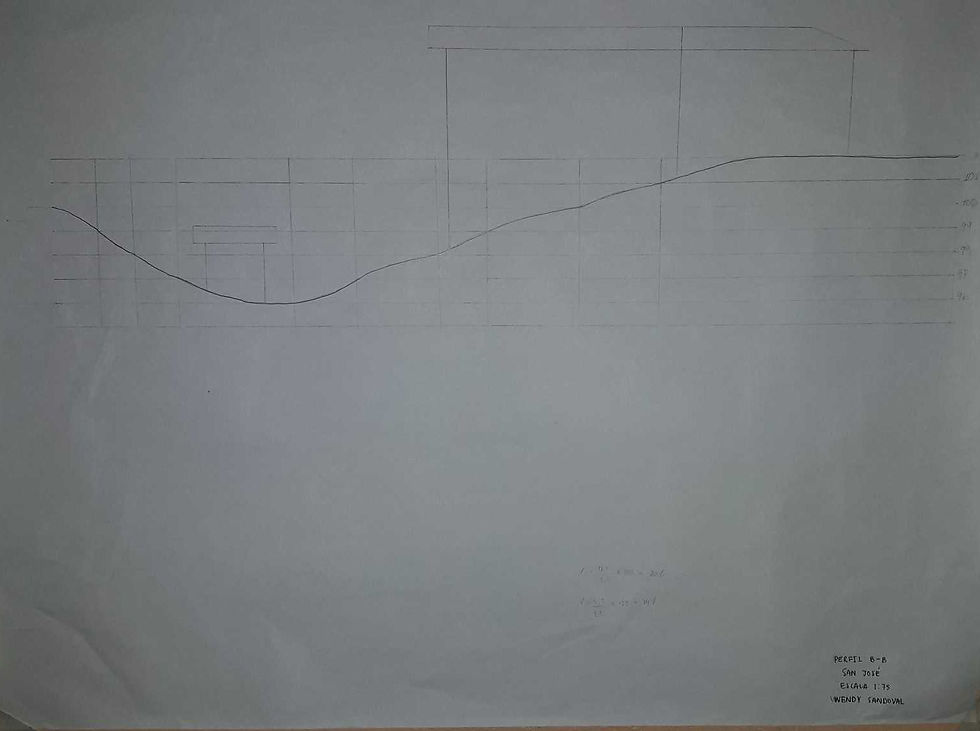

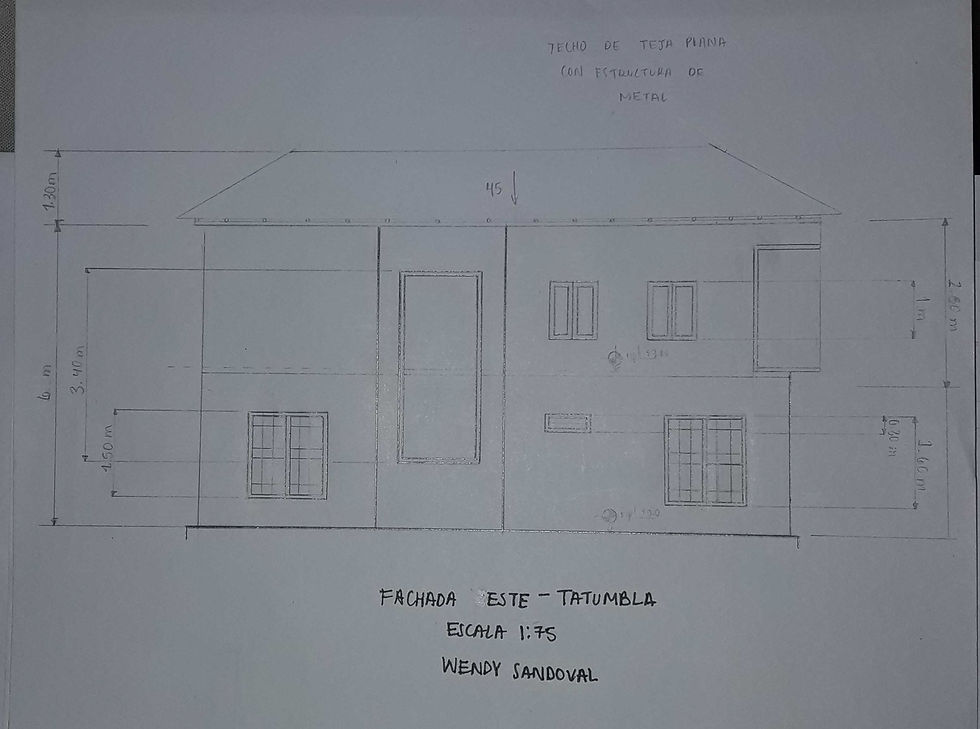

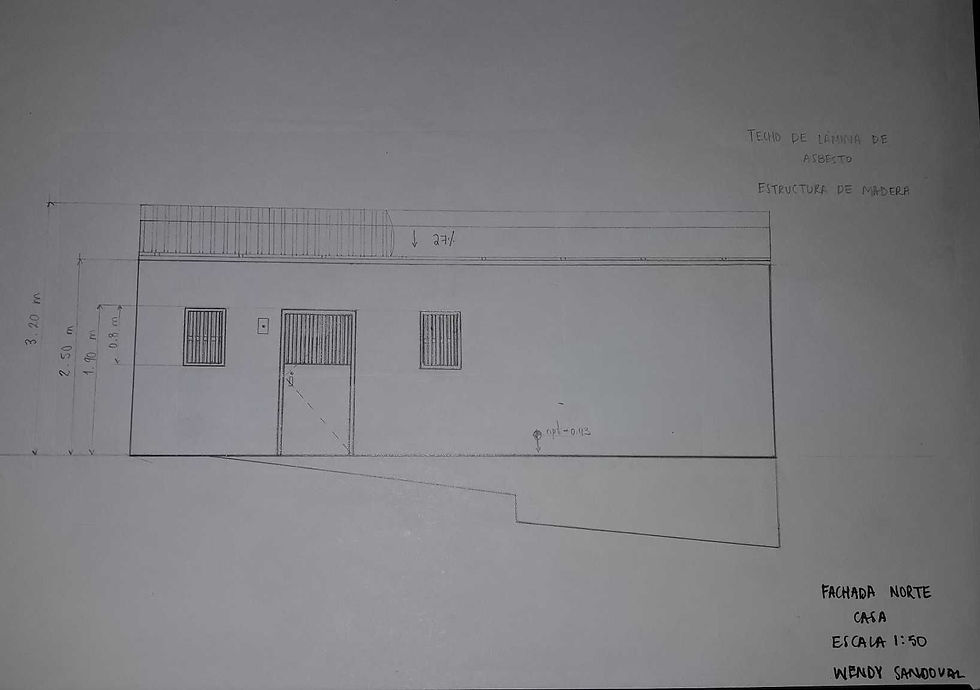

El corte es parte del alzado de lo hecho en planta, su fin es representar alturas a escala de los niveles y el tipo de techo que llevará esa construcción en este caso, tratándose de pequeños proyectos; y los alzados frontales, vulgarmente conocidos como fachadas de la construcción, se verá la parte principal y de entrada a la vivienda.

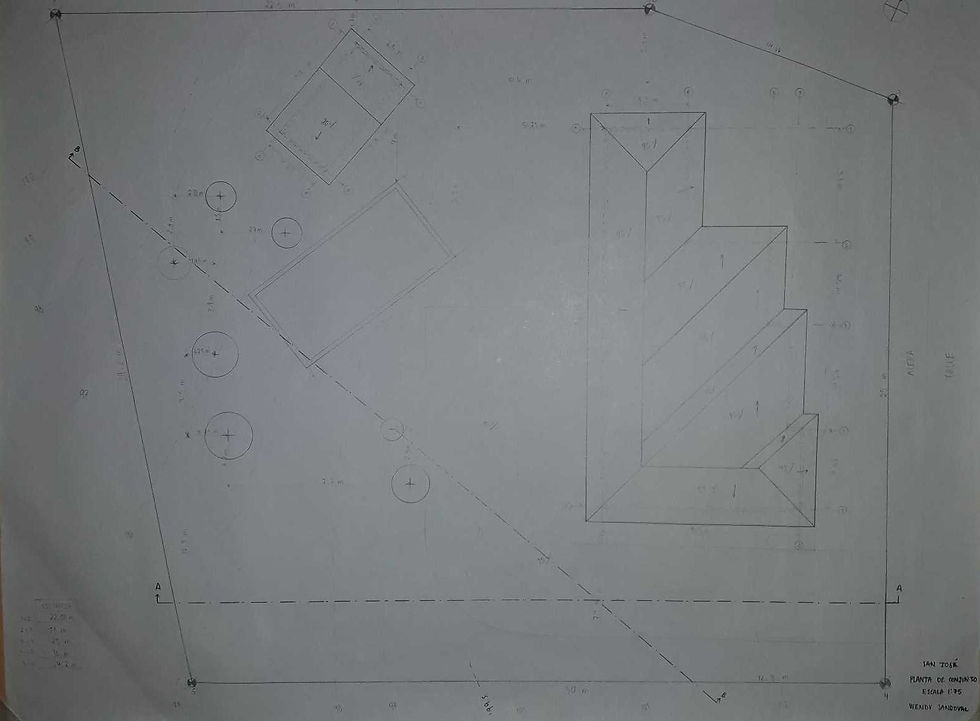

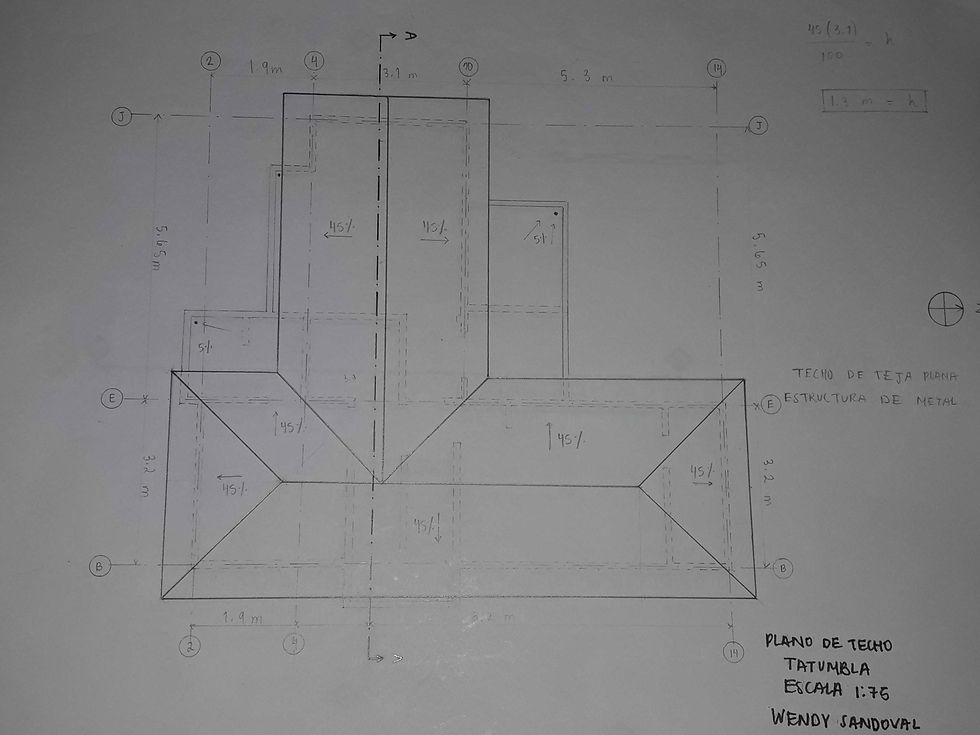

Señalar el norte, colocar ejes, calles, pendientes, plano de techo y cimentación son otros elementos importantes al diseñar una planta arquitectónica. Para ser competentes en la carrera debemos de conocer las normas del diseño arquitectónico necesarias para crear ciertas condiciones que influyan de forma positiva en su correcta aplicación, y con ello se eleva la calidad y la eficiencia en el trabajo con los planos.

Para fines prácticos, se nombró a cada proyecto en particular para que fuera más sencillo identificarlos.
